Technologie de purgeur de vapeur à effet venturi intégral
Élimination des principales causes de défaillance des purgeurs de vapeur mécaniques tout en offrant une efficacité énergétique intrinsèquement plus élevée et une fiabilité à long terme.
%20(2).png)
Technologie de purgeur de vapeur à effet venturi intégral
Les purgeurs de vapeur GEM™ fonctionnent en utilisant une gorge venturi multi-étagée qui évacue les condensats en continu au fur et à mesure de leur formation.
Contrairement aux purgeurs mécaniques, les purgeurs GEM ne reposent pas sur un cycle d’ouverture/fermeture. Les condensats s’écoulent en continu à travers la gorge venturi configurée, maintenant une garde de condensat protectrice qui empêche les pertes de vapeur vive tout en évitant l’accumulation de condensats.
L’évolution de la technologie des purgeurs de vapeur
Les purgeurs de vapeur GEM représentent l’aboutissement de plus d’un siècle de développement des purgeurs de vapeur, perfectionnés grâce à des décennies de notre propre innovation pour répondre aux exigences de l’industrie moderne.
- Purgeurs de vapeur mécaniques
Les purgeurs de vapeur mécaniques utilisent des pièces mobiles pour ouvrir et fermer un orifice, régulant l’évacuation des condensats. Les principaux modèles existent depuis plus d’un siècle et comprennent les purgeurs à flotteur, thermostatiques, à seau inversé et thermodynamiques.
Le problème :
En pratique, les purgeurs mécaniques présentent généralement des taux de défaillance de 10 à 15 % par an, entraînant des pertes de vapeur, une augmentation de la maintenance et des remplacements fréquents.La dépendance à des pièces mobiles entraîne inévitablement de l’usure.
.png?width=1000&height=400&name=top%20of%20chevron%20steam%20trap%20evolution%20(5).png){kind=icon}
- Purgeurs à plaque à orifice
Dans les années 1960, la marine américaine a introduit le purgeur de vapeur à plaque à orifice comme une alternative statique sans pièces mobiles. Le concept était simple : un orifice dimensionné pour correspondre exactement à une pression différentielle fixe et à un débit de condensats donné. Cette conception a considérablement amélioré la fiabilité.
Le problème :
L’orifice fixe limitait sa capacité à faire face aux variations de charge de condensats, aux changements de pression ou aux conditions transitoires associées au démarrage et à l’arrêt du système.Par conséquent, leur application dans l’industrie au sens large est restée limitée.
.png?width=1000&height=400&name=top%20of%20chevron%20steam%20trap%20evolution%20(4).png){kind=icon}
- Inserts à orifice venturi
- Dans les années 1980, une simple buse venturi a été ajoutée à une plaque à orifice, augmentant la plage de fonctionnement tout en conservant les avantages de fiabilité d’une conception sans pièces mobiles. Des inserts interchangeables ont été introduits afin que les composants internes du purgeur puissent être redimensionnés si nécessaire.Le problème :Cela a transféré la responsabilité du dimensionnement précis à l’utilisateur final. Les purgeurs étaient souvent surdimensionnés — le coût du passage d’une certaine quantité de vapeur était considéré comme moins problématique que le risque d’accumulation de condensats. Cela a réduit l’efficacité globale du système et entraîné des pertes importantes.
.png?width=1000&height=400&name=top%20of%20chevron%20steam%20trap%20evolution%20(2).png){kind=icon}

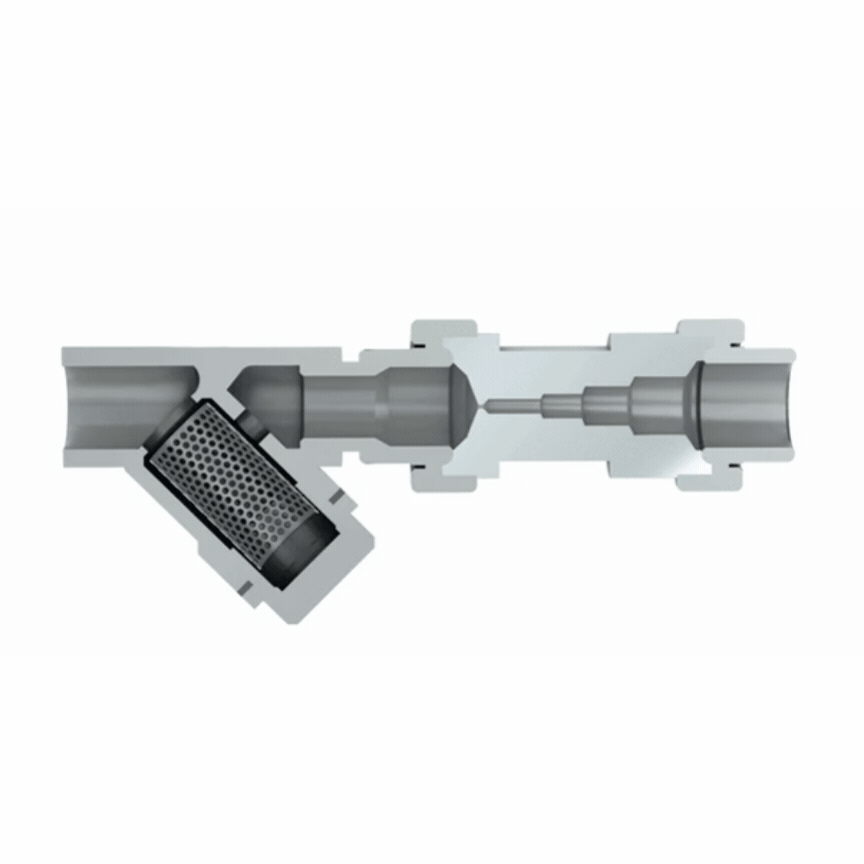

- Purgeurs de vapeur GEM à venturi intégral
Les purgeurs de vapeur à venturi intégral représentent la dernière étape de cette évolution. La conception à venturi intégral offre la fiabilité maximale d’un système sans pièces mobiles tout en permettant des économies d’énergie grâce à un dimensionnement précis adapté à chaque application. Fabriqué à partir d’une seule pièce d’acier inoxydable, le design intègre une gorge venturi allongée conçue pour maintenir une évacuation stable des condensats sur une large plage de fonctionnement. Sans pièces mobiles et sans inserts interchangeables, chaque purgeur peut être calibré avec précision pour l’application.
Cette approche assure une traçabilité complète entre le purgeur et les conditions de fonctionnement utilisées pour son dimensionnement.
.png?width=1000&height=400&name=top%20of%20chevron%20steam%20trap%20evolution%20(3).png){kind=icon}

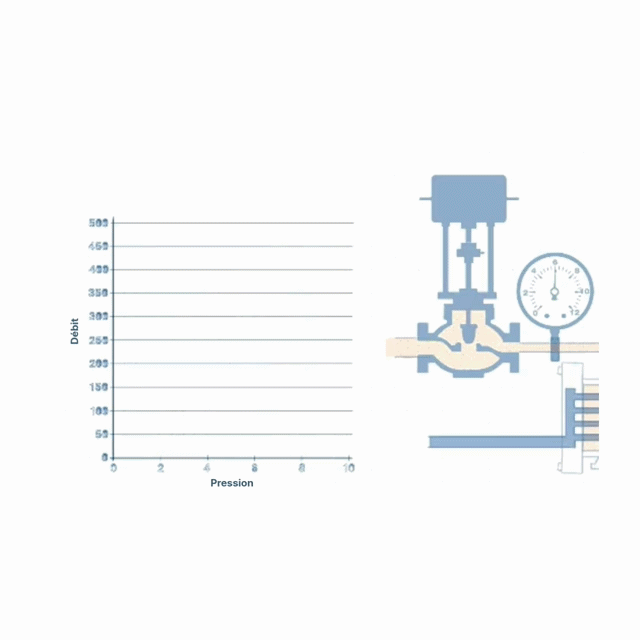

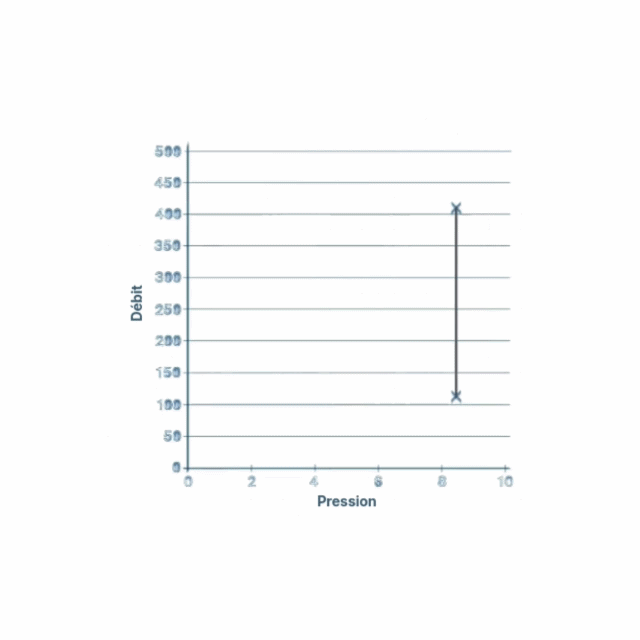

Comment le purgeur GEM s’adapte aux charges variables de condensats
Orifice et gorge multi-étagée
Contrairement aux purgeurs de vapeur mécaniques qui évacuent les condensats en s’ouvrant et en se fermant, le purgeur GEM ne comporte aucune pièce mobile. Le débit à travers l’orifice est déterminé par sa taille et par la différence de pression à ses bornes. Le purgeur GEM régule sa capacité en créant une contre-pression variable dans la gorge multi-étagée qui correspond aux besoins d’évacuation des condensats de l’application.
.gif?width=540&height=540&name=ezgif.com-optimize%20(1).gif)
.gif)
Un service complet de dimensionnement
La performance d’un purgeur GEM dépend d’un dimensionnement correct selon le profil de charge de l’application. Le surdimensionnement d’un purgeur GEM par précaution entraîne des pertes continues de vapeur dans l’ensemble du réseau vapeur, réduisant les économies de combustible et de carbone pouvant être obtenues.
Les Purgeurs de Vapeur GEM™ sont donc fournis avec un service complet de dimensionnement. Nous assumons l’entière responsabilité du dimensionnement, de la fabrication et de la mise en service, avec remplacement gratuit si un recalibrage est nécessaire pour optimiser le purgeur. Cette approche d’ingénierie garantit des performances fiables et des économies d’énergie durables pendant des décennies.
Filtration et prévention des obstructions
Filtration multi-étagée avancée
Le système unique de filtration à trois étages du purgeur GEM est utilisé sur les purgeurs à petit orifice nécessaires pour la purge de lignes, le traçage thermique et d’autres applications de purgeurs de vapeur à faible capacité, réduisant le risque d’obstruction.
Il combine un filtre à maille renforcée en acier inoxydable, une filtration magnétique et un déflecteur en cône inversé afin de gérer les dépôts minéraux, les sous-produits de corrosion, les scories de soudure et les particules.
Cette configuration protège l’orifice, maintient la capacité d’évacuation des condensats et assure des performances constantes du réseau vapeur dans des conditions industrielles exigeantes.
Panier de filtre robuste
Un filtre à maille renforcée en acier inoxydable avec une grande surface retire les débris avant qu’ils n’atteignent l’orifice. Sa maille est dimensionnée plus fine que l’orifice afin d’assurer une capture efficace, tout en étant optimisée pour prolonger les intervalles entre les opérations de nettoyage.
Capuchon magnétique du purgeur GEM
La plupart des débris présents dans les réseaux vapeur proviennent du fer corrodé des tuyauteries. Le capuchon magnétique du purgeur de vapeur GEM capture ces particules après leur passage dans le filtre. Le capuchon est positionné pour une efficacité maximale et peut être inspecté et facilement nettoyé lors des opérations de maintenance, tout en laissant le purgeur en ligne.
Déflecteur de débris
Les purgeurs de vapeur GEM à faible capacité incluent un déflecteur en cône inversé comme protection finale. Cette conception dévie les micro-débris loin de l’orifice ou sépare les particules qui se sont agglomérées, leur permettant de passer en toute sécurité.
Maintenance minimale
Le purgeur GEM ne comporte aucune pièce mobile et a été conçu pour minimiser la maintenance et, lorsque cela est possible, supprimer ou réduire les temps d’arrêt associés à la surveillance, à la maintenance, à la réparation et au remplacement des purgeurs de vapeur.
Tous les purgeurs GEM à faible capacité disposent d’un processus de filtration multi-étagé. Afin de garantir qu’ils restent sans obstruction et rapides et simples à entretenir, de nombreux modèles de purgeurs GEM peuvent être entretenus en ligne et même en fonctionnement. Les outils de maintenance disponibles avec le purgeur, ou intégrés à celui-ci, réduisent considérablement le temps de maintenance par rapport aux purgeurs conventionnels. Le résultat est une performance continue et stable sans pièces mobiles, sans réglages et sans dégradation dans le temps.
En ligne
La maintenance de routine peut être effectuée alors que les purgeurs restent installés. Le filtre à maille renforcée et le capuchon magnétique breveté peuvent être inspectés et nettoyés rapidement, permettant au purgeur de rester en service sans ouvrir la ligne.
En fonctionnement
Notre gamme de purgeurs Onyx permet d’effectuer les opérations de maintenance en quelques secondes pendant que le système est en fonctionnement. Cela évite les arrêts inutiles, empêche les interruptions de procédé et maintient la production selon le planning.
Supervision à distance
Pour les installations disposant d’un grand nombre de purgeurs ou de procédés critiques, la supervision à distance offre une visibilité continue. La surveillance basée sur les données permet d’identifier rapidement les changements de performance, tandis que les contrats de service garantissent que les ressources de maintenance sont déployées là où elles apportent le plus de valeur.
