Technologia odwadniaczy Venturi
Eliminacja głównych przyczyn awarii mechanicznych odwadniaczy przy jednoczesnym zapewnieniu wyższej efektywności energetycznej i długoterminowej niezawodności.
%20(2).png)
Technologia odwadniaczy Venturi
Odwadniacze parowe GEM™ działają w oparciu o wielostopniową gardziel Venturiego, która umożliwia ciągłe odprowadzanie kondensatu w miarę jego powstawania.
W przeciwieństwie do odwadniaczy mechanicznych odwadniacze GEM nie działają w cyklu otwórz/zamknij. Kondensat przepływa w sposób ciągły przez odpowiednio skonfigurowaną gardziel Venturiego, utrzymując ochronne uszczelnienie kondensatem, które zapobiega stratom pary świeżej i jednocześnie eliminuje ryzyko spiętrzenia kondensatu.
Ewolucja technologii odwadniaczy parowych
Odwadniacze parowe GEM stanowią efekt ponad stu lat rozwoju technologii odwadniania pary, udoskonalanej przez dekady naszych własnych innowacji, aby sprostać wymaganiom nowoczesnego przemysłu.
- Mechaniczne odwadniacze parowe
Mechaniczne odwadniacze parowe wykorzystują części ruchome do otwierania i zamykania kryzy, regulując odprowadzanie kondensatu. Najważniejsze konstrukcje istnieją od ponad wieku i obejmują odwadniacze pływakowe, termostatyczne, kubełkowe odwrócone oraz termodynamiczne.
Problem:
W praktyce mechaniczne odwadniacze zazwyczaj zawodzą z częstotliwością 10–15% rocznie, powodując straty pary, wzrost nakładów serwisowych i częstą konieczność wymiany.
Zależność od części ruchomych nieuchronnie prowadzi do ich zużycia.
.png?width=1000&height=400&name=top%20of%20chevron%20steam%20trap%20evolution%20(5).png){kind=icon}
- Odwadniacze z kryzą stałą
W latach 60. XX wieku marynarka wojenna USA wprowadziła odwadniacz z kryzą stałą jako statyczną alternatywę dla odwadniacza bez części ruchomych. Koncepcja była prosta: kryza dobrana dokładnie do stałej różnicy ciśnień i przepływu kondensatu. Rozwiązanie to znacząco poprawiło niezawodność.
Problem:
Stała kryza ograniczała zdolność pracy przy zmiennym obciążeniu kondensatem, zmianach ciśnienia oraz przejściowych warunkach rozruchu i zatrzymania systemu.
W rezultacie zastosowanie tego rozwiązania w szerszym przemyśle pozostało ograniczone.
.png?width=1000&height=400&name=top%20of%20chevron%20steam%20trap%20evolution%20(4).png){kind=icon}
- Wkłady z dyszą Venturiego
W latach 80. do kryzy stałej dodano prostą dyszę Venturiego, zwiększając zakres pracy przy zachowaniu zalet niezawodności wynikających z konstrukcji odwadniacza bez części ruchomych. Wprowadzono wymienne wkłady, aby w razie potrzeby można było zmieniać charakterystykę odwadniacza.
Problem:
Rozwiązanie to przenosiło odpowiedzialność za prawidłowy dobór na użytkownika końcowego. Odwadniacze często były przewymiarowane — uznawano, że przepuszczanie pewnej ilości pary jest mniej problematyczne niż ryzyko spiętrzenia kondensatu.
Obniżało to ogólną efektywność systemu i prowadziło do znaczących strat.
.png?width=1000&height=400&name=top%20of%20chevron%20steam%20trap%20evolution%20(2).png){kind=icon}
- Odwadniacze parowe GEM z pełnym Venturim
Odwadniacze parowe z pełnym Venturim stanowią najnowszy etap tej ewolucji.
Konstrukcja z pełnym Venturim zapewnia maksymalną niezawodność bez części ruchomych, a jednocześnie umożliwia oszczędność energii poprzez precyzyjny dobór do konkretnego zastosowania.
Wykonana z jednego elementu stali nierdzewnej konstrukcja zawiera wydłużoną gardziel Venturiego zaprojektowaną do utrzymania stabilnego odprowadzania kondensatu w szerokim zakresie pracy. Brak części ruchomych i brak wymiennych wkładów oznaczają, że każdy odwadniacz może być precyzyjnie skalibrowany do danej aplikacji.
Takie podejście zapewnia pełną identyfikowalność pomiędzy odwadniaczem a warunkami pracy przyjętymi do jego doboru.
.png?width=1000&height=400&name=top%20of%20chevron%20steam%20trap%20evolution%20(3).png){kind=icon}
Odwadniacze parowe GEM z pełnym Venturim

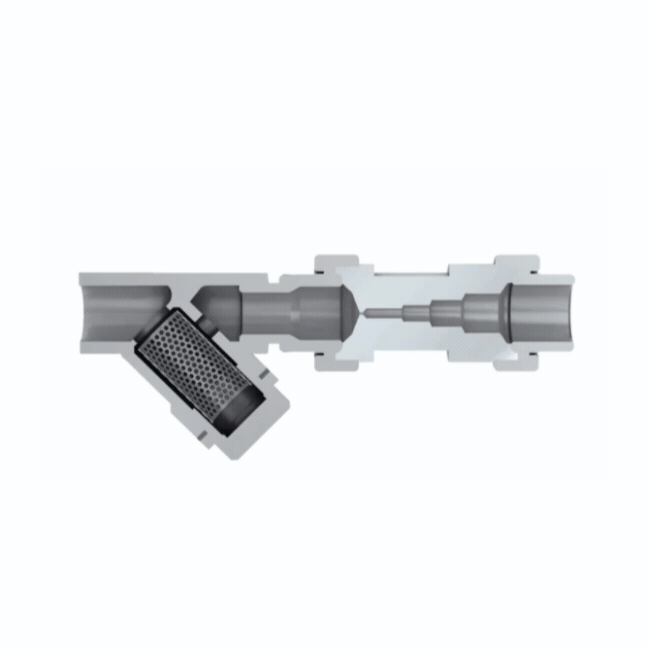

Kryza i wielostopniowa gardziel

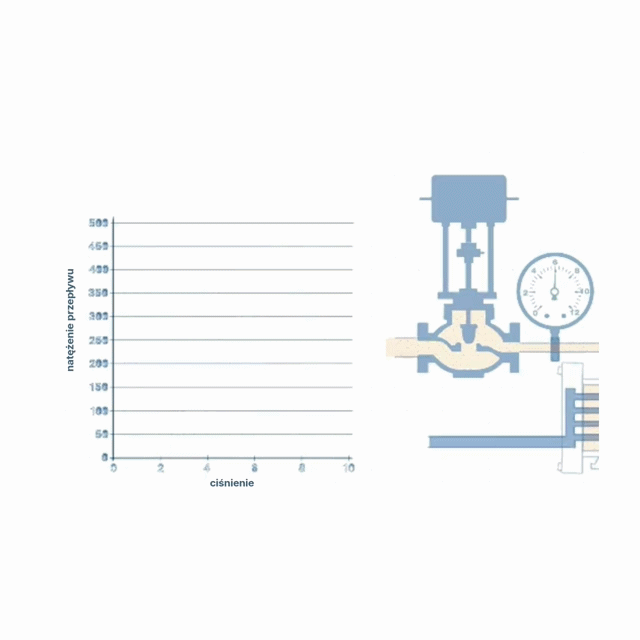

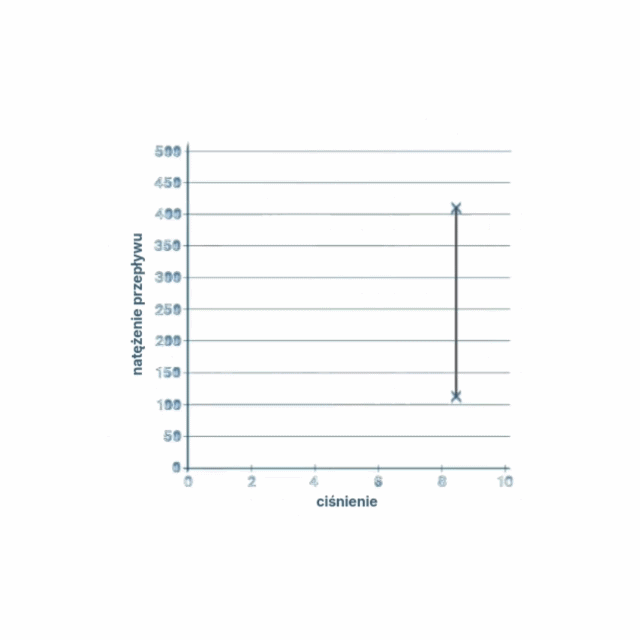

W przeciwieństwie do mechanicznych odwadniaczy, które odprowadzają kondensat poprzez otwieranie i zamykanie, odwadniacz GEM nie posiada części ruchomych. Przepływ przez kryzę zależy od jej rozmiaru oraz różnicy ciśnień po obu jej stronach. Odwadniacz GEM reguluje swoją przepustowość poprzez wytwarzanie zmiennego przeciwciśnienia w wielostopniowej gardzieli, dopasowanego do potrzeb odwadniania w danej aplikacji.
.gif)
.gif?width=540&height=540&name=ezgif.com-optimize%20(1).gif)
.gif)
.gif)
Kompleksowa usługa doboru
Skuteczność odwadniacza GEM zależy od prawidłowego doboru do profilu obciążenia danej aplikacji. Przewymiarowanie odwadniacza GEM „na wszelki wypadek” prowadzi do ciągłych strat pary w całym systemie, ograniczając możliwe do osiągnięcia oszczędności paliwa i redukcje emisji CO₂.
Dlatego odwadniacze parowe GEM™ dostarczane są wraz z kompleksową usługą doboru. Bierzemy pełną odpowiedzialność za dobór, produkcję i uruchomienie, a w razie potrzeby ponownej kalibracji w celu optymalizacji pracy odwadniacza zapewniamy bezpłatną wymianę. Takie inżynierskie podejście gwarantuje niezawodną pracę i trwałe oszczędności energii przez dziesięciolecia.
Filtracja i zapobieganie blokadom
Zaawansowana wielostopniowa filtracja
Unikalny trójstopniowy system filtracji odwadniacza GEM stosowany jest w odwadniaczach o małych średnicach kryzy, przeznaczonych do odwadniania rurociągów, ogrzewania śladowego oraz innych zastosowań o małej wydajności, ograniczając ryzyko zatkania.
Łączy on wzmacniane sito ze stali nierdzewnej, filtrację magnetyczną oraz deflektor w formie odwróconego stożka, aby skutecznie radzić sobie z osadami mineralnymi, produktami korozji, żużlem spawalniczym i cząstkami stałymi.
Taka konfiguracja chroni kryzę, utrzymuje zdolność odprowadzania kondensatu i zapewnia stabilną pracę systemu parowego w wymagających warunkach przemysłowych.
Wytrzymały kosz sita filtracyjnego
Wzmocnione sito ze stali nierdzewnej o dużej powierzchni usuwa zanieczyszczenia zanim dotrą one do kryzy. Wielkość oczek jest mniejsza niż średnica kryzy, co zapewnia skuteczne wychwytywanie zanieczyszczeń, a jednocześnie jest zoptymalizowana tak, aby wydłużyć odstępy między czyszczeniami.
Pokrywa magnetyczna odwadniacza GEM
Większość zanieczyszczeń w systemach parowych to skorodowane żelazo pochodzące z rurociągów. Magnetyczna pokrywa odwadniacza GEM wychwytuje te cząstki po przejściu przez sito. Pokrywa została umieszczona w miejscu zapewniającym maksymalną skuteczność i może być łatwo kontrolowana oraz czyszczona podczas prac serwisowych, bez konieczności demontażu odwadniacza z instalacji.
Deflektor zanieczyszczeń
Odwadniacze GEM o małej wydajności wyposażone są w deflektor w formie odwróconego stożka jako dodatkowe zabezpieczenie końcowe. Rozwiązanie to odchyla mikrozanieczyszczenia od kryzy lub rozdziela cząstki, które połączyły się ze sobą, umożliwiając ich bezpieczne przejście przez układ.
Minimalne wymagania serwisowe
Odwadniacz GEM nie posiada części ruchomych i został zaprojektowany tak, aby ograniczyć potrzebę konserwacji, a tam, gdzie to możliwe, wyeliminować lub skrócić przestoje związane z monitoringiem, obsługą, naprawą i wymianą odwadniaczy.
Wszystkie odwadniacze GEM o małej wydajności wyposażone są w wielostopniowy system filtracji. Aby dodatkowo zapewnić ich odporność na zatykanie oraz szybki i prosty serwis, wiele modeli GEM może być obsługiwanych bez demontażu z instalacji, a niektóre nawet podczas pracy systemu. Narzędzia serwisowe dostępne jako wyposażenie dodatkowe lub zintegrowane z odwadniaczem znacząco skracają czas obsługi w porównaniu z odwadniaczami konwencjonalnymi. Efektem jest ciągła, stabilna praca bez części ruchomych, regulacji czy pogarszania parametrów w czasie.
Inline
Rutynowe czynności serwisowe mogą być wykonywane, gdy odwadniacz pozostaje zainstalowany w układzie. Wzmocnione sito oraz opatentowana pokrywa magnetyczna mogą być szybko skontrolowane i oczyszczone, bez przerywania ciągłości instalacji.
Online
Nasza seria Onyx umożliwia przeprowadzenie czynności serwisowych w ciągu kilku sekund podczas pracy systemu. Pozwala to uniknąć niepotrzebnych wyłączeń, zapobiega zakłóceniom procesu i utrzymuje produkcję zgodnie z harmonogramem.
Zdalny monitoring
W obiektach z dużą liczbą odwadniaczy lub krytycznymi procesami zdalny monitoring zapewnia ciągły nadzór nad pracą systemu. Monitorowanie oparte na danych pozwala wcześnie identyfikować zmiany parametrów, a umowy serwisowe zapewniają kierowanie zasobów utrzymaniowych tam, gdzie przynoszą największą wartość.
